بخاری خنک کننده فشار قوی اتوبوس برقی 30 کیلوواتی video

بخاری خنک کننده فشار قوی اتوبوس برقی 30 کیلوواتی

گروه Hebei Nanfeng بیش از 30 سال است که بخاری تولید می کند و شرکت ما بزرگترین تولید کننده تجهیزات گرمایش و سرمایش خودرو در چین و تامین کننده تعیین شده وسایل نقلیه نظامی در چین است. بازارهای کلیدی مورد نظر شامل خودروهای الکتریکی است: مدیریت حرارتی باتری و واحدهای تبرید HVAC. در عین حال، ما با بوش نیز همکاری می کنیم و کیفیت محصول و خط تولید ما توسط بوش به رسمیت شناخته شده است.

شرح

اگر به دنبال بخاری خنک کننده ولتاژ بالا اتوبوس برقی 30 کیلوواتی هستید، به فروش عمده محصول از کارخانه ما خوش آمدید. به عنوان یکی از تولید کنندگان و تامین کنندگان پیشرو در چین، ما بهترین خدمات و تحویل سریع را به شما ارائه خواهیم داد. اکنون، نقل قول را با فروشنده ما بررسی کنید.



بخاری خنک کننده فشار قوی اتوبوس برقی 30 کیلو وات





توضیحات محصولات

PTC heater 013

این بخاری برقی PTC از فناوری PTC استفاده می‌کند که-نیازهای ایمنی ولتاژ بالا خودروهای سواری را برآورده می‌کند و در عین حال با الزامات زیست‌محیطی مربوطه برای اجزای محفظه موتور نیز مطابقت دارد.

هدف از بخاری برقی PTC جایگزینی بلوک موتور به عنوان منبع گرمای اولیه، تامین انرژی عنصر گرمایش PTC برای افزایش دمای آن و سپس گرم کردن محیط در خط لوله در حال گردش سیستم از طریق تبادل حرارت است.

ویژگی های اصلی عملکرد آن به شرح زیر است:

ساختار فشرده، چگالی توان بالا و سازگاری انعطاف پذیر با فضای نصب خودرو.

طراحی آب بندی اضافی قابلیت اطمینان سیستم را بهبود می بخشد.



مدل NF HVH{0}}Q30
ولتاژ نامی 600V
محدوده ولتاژ 450-750V
قدرت نامی 30 کیلو وات
جریان (L/h) >3000
سیگنال کنترل می تواند
سطح حفاظت IP67
وزن 10.5 کیلوگرم
بعد نصب 162*305 میلی متر

1

 اندازه ورودی و خروجی

2

اصول طراحی محصولات

بخاری برقی WPTC از یک عنصر گرمایش PTC، یک کنترل کننده و لوله کشی داخلی تشکیل شده است. المنت حرارتی در یک مخزن آب لحیم کاری یکپارچه نصب می شود و مایع خنک کننده از طریق یک منیفولد با دقت بالا در مخزن جریان می یابد تا به جذب و گردش گرما دست یابد.

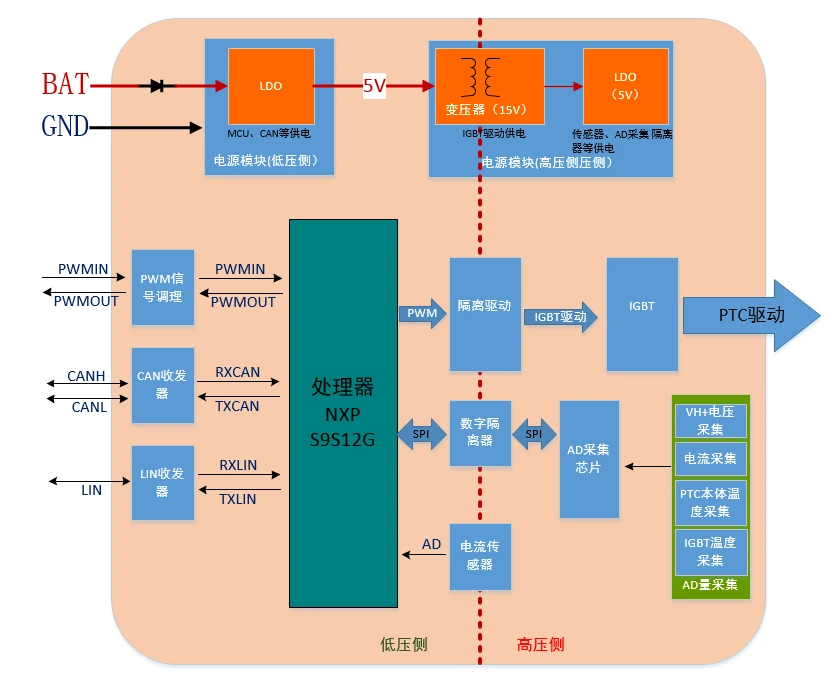

برد مدار کنترل‌کننده با پیچ به محفظه تزریقی-محفظه قالب‌گیری شده ثابت می‌شود و یک رابط مستقیماً به برد مدار متصل می‌شود. نمودار شماتیک الکتریکی آن در شکل 1 در زیر نشان داده شده است:



product-829-683

واحد کنترل جریان و ولتاژ مدار ولتاژ بالا-را از طریق مقاومت‌های شنت و مقاومت‌های نمونه‌برداری نمونه‌برداری می‌کند تا به حفاظت عملیات غیرعادی دست یابد.



یک سرکوبگر ولتاژ گذرا (TVS) در ورودی برق ولتاژ پایین- نصب شده است تا به طور موثر از نوسانات جلوگیری کند. یک ترانسفورماتور جداسازی فرکانس بالا-قدرت کمکی را در سمت ولتاژ بالا- فراهم می‌کند. واحدهای کنترل ولتاژ بالا و پایین از طریق یک جداکننده دیجیتال با هم ارتباط و تبادل اطلاعات دارند. منبع تغذیه کمکی ورودی دارای حفاظت محدودکننده-جریان است. سنسورهای دما NCT_A و NTC_B که به ترتیب در ورودی و خروجی قرار دارند، برای نظارت بر دمای مایع خنک‌کننده در زمان واقعی استفاده می‌شوند و هنگامی که دما بیش از حد بالا است، محافظت به موقع ارائه می‌کنند.





اتصال الکتریکی محصول



شکل 5 زیر تعاریف پین برای دوشاخه‌های ولتاژ بالا و پایین-را نشان می‌دهد.

3



دوشاخه ولتاژ بالا-در مدل: PL082X-61-6

دوشاخه انتهای دسته سیم-در مدل: PL182X-61-6



4





دوشاخه ولتاژ پایین-در مدل: 6188-6227

هارنس فشار ضعیف مدل: 6189-7608

HV

1

DC600V+

2

DC600-

A

اینترلاک ولتاژ بالا

B

اینترلاک ولتاژ بالا

LV

1

DC24+

2

DC24-

3

اینترلاک ولتاژ بالا

4

اینترلاک ولتاژ بالا

5

6

7

می‌تواند-ح

8

می تواند-ل

جزئیات محصولات

high voltage electric liquid heater

high voltage electric vehicle PTC heater



electric bus battery heater

hvc high voltage coolant heater

ایمنی محصولات





PTC heater3

اصل ایمنی PTC:



ویژگی های ذاتی یک عنصر PTC حکم می کند که با افزایش دما، مقاومت افزایش می یابد و به طور خودکار قدرت گرمایش قابل دستیابی را کاهش می دهد. این تضمین می کند که حتی در بدترین سناریوهای-مورد، حداکثر دمای سیستم به محدوده تحمل محیط اطراف محدود می شود.



تشخیص عیب عایق (خودرو):



مشتری باید پیچ ​​اتصال زمین را به قاب خودرو وصل کند.

برای تشخیص عیوب عایق باید یک دستگاه تشخیص عایق روی خودرو نصب شود.









برنامه محصولات



30kw ptc heater application
